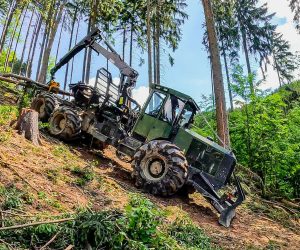

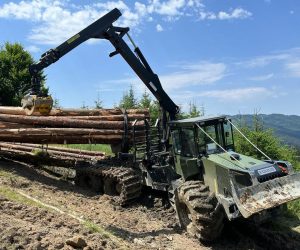

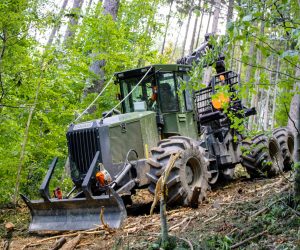

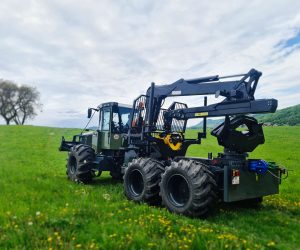

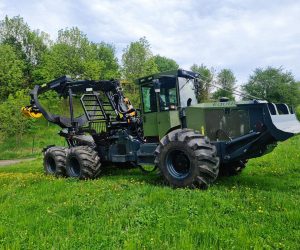

Forsttraktor EQUUS 6WDC
DATEIEN ZUM DOWNLOAD
VERTRIEBSMITARBEITER
- +420 722 466 838
- hruska@lesni-technika.cz
- Lnářská 907/12, 104 00 Praha 10
Motor – VOLVO PENTA TAD583VE Stage V
- Max. Leistung: 175 kW (238 HP) bei 2300 U/min
- Max. Drehmoment: 950 Nm bei 1300 U/min
- Typ: Diesel, Direkteinspritzung (Electronic Common Rail)
- Hubraum: 5,13 l, 4 válce
- Tankvolumen: palivo 170 l, AdBlue 25 l
Übertragung – Transmise
Hydrostatisch-mechanischer Antrieb EQUUS mit einem Großvolumenhydromotor mit 45°-Technologie ist eine Wahl der höchsten Betriebssparsamkeit. Der Hydrostat verfügt über ausgezeichnete Bremsfähigkeiten, ohne Notwendigkeit die Betriebsbremse zu nutzen. Der Hydrostat ist mit einer mechanischen zweistufigen
NAF-Achsgetriebe ausgestattet, mit der Möglichkeit, die Hinterachse 4×4/4×2 abzuschalten, zum Fahren auf den öffentlichen Straßen. Hydrostatisches Getriebe EQUUS hat einen nachweisbar höheren Wirkungsgrad bei den Geschwindigkeiten bis 18 km/h im Vergleich mit der 2-Hydromotorversion der Konkurrenz.
Arbeitshydraulik
Hydraulisches System Load Sensing ist durch Axialkolbenpumpe DANFOSS 130 cm3 pro Umdrehung angetrieben, mit dem Durchfluss 286 l/min bei 2200 rpm. Maximaler Arbeitsdruck beträgt 350 bar.
Die Steuerung des ganzen Systems sichert ETL, womit die Ist-Leistung des Verbrennungsmotors überwacht wird, die Drehzahl des Motors bei der Belastung senkt nicht.
Achsen
Die Achsen des deutschen Herstellers NAF bilden im Bereich der Waldmaschinen eine Eins. Wir bieten die schwere Achsvariante schon bei den Grundausführungen, ohne Zuzahlung. Die Achsen sind mit 100% mechanischem Differentialverschluss ausgestattet, gesondert für die Vorder- und Hinterachse. Betriebs- und Feststellbremse sind im Ölbad im Innenraum der Achse platziert. Die Zweikreisbetriebsbremse wird mittels hydraulischen System REXROTH gesteuert. Die Feststellbremse ist mechanisch gesichert und wird elektro-hydraulisch entsichert. Bei einer Drucksenkung wird diese automatisch aktiviert und die Maschine wird gebremst.
Rahmen
Vorder- und Hinterahmen sind aus hochfesten Stahlblechen S690QL zusammengeschweißt, die an der hohen Festigkeit und langen Lebensdauer der Maschine ihren Anteil haben.
- Die senkrechten Bolzen ermöglichen 45° Kröpfung der Rahmen und Axiallager ermöglicht 15° Schwingung der Rahmen.
Winde EQUUS 2BN
In der Basisausstattung wird eine Doppeltrommelwinde aus eigener Fertigung mit Stirnradgetriebe geliefert. Diese bildet absolute Spitze unter den Waldschlepperwinden. Ihre einfache Konstruktion und die verwendeten hochwertigen Werkstoffe sind Garantie für Langlebigkeit ohne große Ansprüche an die Wartung. Die Winde wird über einen regelbaren Hydromotor von DANFOSS angetrieben, der zur Effizienzsteigerung der Arbeit automatisch geregelt wird. Die Winde hat eine Zugkraft von 10 t, die auf 16 t erhöht werden kann. Trommelkapazität ist 2 x 115 – 160 m (14 mm). Die Winde hat zwei Gänge mit max. Geschwindigkeit von 1,35 m/s. Eine spezielle Ausstattung ist die hydraulische Seilabwicklung – die von den Hydromotoren angetriebenen Lenkrollen ziehen sie Seile aus den Trommeln heraus, was die Arbeit mit den schweren Stahlseilen erleichtert.
Auf Kundenwunsch liefern wir Hilfswinde HAFO zum Ausziehen des schweren Stahlseils mit einem Nylonseil zu den Holzstämmen. Gesamtlänge des Nylonseils kann bis 350 m betragen. In der Zusatzausstattung finden Sie auch eine Möglichkeit der Installation der Spezialfunktionen zur Windebenutzung und zwar fließenden Abwicklungsstart, Einwicklungsnachlauf und Geschwindigkeitseinstellung der Aus- und Einwicklung. Eine weitere Neuigkeit ist der Andruckzylinder in der Windetrommel – eine Legeanlage, die das Seil in regelmäßigen Gewinden einwickelt, was die Langlebigkeit des Seils ausbessert.

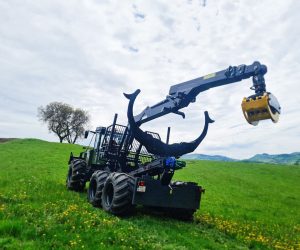

Hydraulikarm EQUUS
Hydraulikarme EQUUS eigener Konstruktion gehören zur Schwerklasse der Hydraulikarme, die für anspruchvolle Arbeitsbedingungen bestimmt sind. Deren robuste Konstruktion ermöglicht nicht nur Handhabung von Holz, sondern auch dessen Rücken. Wir bevorzugen lange Lebensdauer und einfache Instandhaltung und Wartung. Wir bieten eine Reihe von Längen, Anschlagwinkeln und Ausführungen an. Jede Funktion des Hydraulikarmes (Anlauf- und Auslauframpen, Joystickempfindlichkeit und andere Funktionen) kann individuell eingestellt werden.
Hydraulikarme mit einem Doppelteleskop verfügen über die Reichweite von 7,5 m, 8,2 m und 9,1 m. Hubmoment ist 20 kN oder 140 kN. Hydraulikarm kann auch mit einer schwimmenden Lagerung zum Transport auf einem Anhänger ausgestattet werden. Bestandteil des Hydraulikarmes sind Rotator, Hänger und Greifer Gripen 035. Auf Kundenwunsch liefen wir Hänger mit Doppelbremse und diverse Greifertype. Ausstattungsbestandteil des Hydraulikarmes ist die Stammholzstütze und 1x LED zur Greiferbeleuchtung, für Zuzahlung 2x LED an den Seiten des Hydraulikarmes.
Heckschild
Klappbarer Heckschild ist aus hochfestem Werkstoff gefertigt. Die Oberkante des Schildes ist mit Aufnahmen für Aufhängungen ausgestattet. Einen Bestandteil des Heckschildes bilden auch extrem starke sphärische Seilrollen. Zur Auswahl steht auch ein Schild mit separatem Schild zum Rollenhub in die fast 2,3 m Höhe. Die Unterkante des Schildes bleibt nach dem Anheben in optimaler Höhe, wodurch ausreichende Bodenfreiheit und genügend großer Anfahrtswinkel gesichert wird. Hiermit wird problemlose Rückwärtsfahrt in steilen Hängen ermöglicht. Die Basisbreite des Heckschildes beträgt 2400 mm.
Klemmbank
Eine Sonderausstattung des Heckschildes ist eine Klemmrunge eigener Produktion. Durch Hydraulikzylinder gesteuerte Greifzange bildet ein Magazin für das Holzrücken. Standardfunktion der Klemmbank ist das Zangenachdrücken, womit gesichert wird, dass die Stämme beim Schleppen fest gegriffen bleiben.
Zur Auswahl ist eine Klemmbank mit der Lagefläche von 0,8 m2 oder eine größere mit der Lagefläche von 1,2 m2, mit fester Aufnahme oder abnehmbar mit Schnellkupplung.
Fernbedienung
Die Fernbedienung HBC ist schick und praktisch, besonders günstig zur Benutzung in der Forstwirtschat. Mit der Fernbedienung sind sämtliche Windefunktionen, der Heckschild, Motordrehzahl und Motor START / STOP zu steuern.
