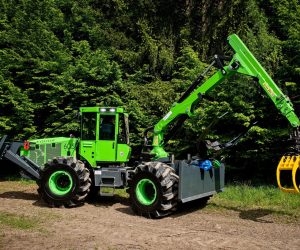

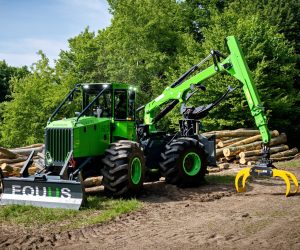

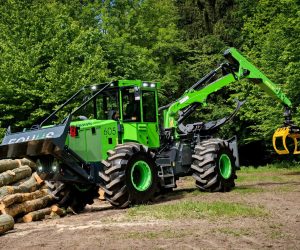

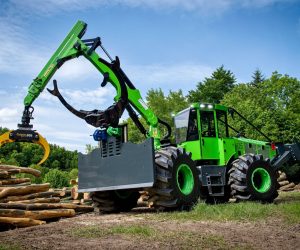

Forsttraktor EQUUS 605 UN
Dank seiner Abmessungen, seines Radstands, seines Gewichts und seiner Anhängelast fällt der EQUUS 605 UN in die höhere Kategorie der Forstspezialfahrzeuge mit Sechszylindermotoren. Sein Hauptvorteil ist jedoch der geringere Kraftstoffverbrauch und die hervorragende Geländegängigkeit, die u.a. durch die großen vorderen und hinteren Anstellwinkel gewährleistet wird.
DATEIEN ZUM DOWNLOAD
VERTRIEBSMITARBEITER
- +420 722 466 838
- hruska@lesni-technika.cz
- Lnářská 907/12, 104 00 Praha 10
Motor – CUMMINS B6.7 Stage V
- Leistung 172 kW (230 PS) bei 2300 U/min
- Drehmoment: 1044 Nm bei 1500 U/min
- Typ: Diesel, Direkteinspritzung (Electronic Common Rail)
- Hubraum: 6,7 l, 6 Zylinder
- Tanks: Kraftstoff 210 l, AdBlue 37 l
Übertragung – Transmise
CVT – hydrostatisches Getriebe mit zwei mechanischen Gängen (“Schildkröte-Hase”) im Schaltgetriebe. Höchstgeschwindigkeit 40 km/h vorwärts und rückwärts.
Das NAF-Verteilergetriebe ermöglicht es, die Hinterachse (4×4/4×2) abzukoppeln, um auf Straßen zu fahren.
Arbeitshydraulik
Das Load Sensing Hydrauliksystem wird von einer DANFOSS 130 cm³/Umdrehung Axialkolbenpumpe angetrieben . mit einer Leistung von 286 l/min bei 2200 U/min. Der maximale Arbeitsdruck beträgt 350 bar.
Das System wird von ETL gesteuert, das die tatsächliche Leistung des Verbrennungsmotors überwacht und eine Überlastung verhindert – das System bewirkt kein Absinken der Motordrehzahl unter Last.
Achsen
Typ: NAF – fest
Die Achsen des deutschen Herstellers NAF gehören zu den Spitzenreitern im Bereich der Forstmaschinen. Wir haben uns bereits in der Grundausstattung für den Heavy Duty Bereich entschieden, ohne Aufpreis.
Die Achsen verfügen über eine 100%ige mechanische Differentialsperre, getrennt für die Vorder- und Hinterachse. Die Betriebs- und Feststellbremse sind in einem Ölbad im Inneren der Achse untergebracht.
Die Zweikreis-Betriebsbremse wird durch das REXROTH-Hydrauliksystem gesteuert, während die Feststellbremse mechanisch verriegelt und elektrohydraulisch gelöst wird.
Bei einem Druckabfall wird sie automatisch aktiviert und hält die Maschine sicher an.
Rahmen
Der vordere und hintere Rahmen sind aus hochfesten S690QL-Stahlplatten geschweißt. Die vollständig geschweißte Konstruktion gewährleistet eine hohe Steifigkeit und eine lange Lebensdauer der Maschine. Der Traktor besteht aus zwei separaten Rahmen, die durch vertikale Bolzen und Drucklager verbunden sind. Die Kombination aus vertikalen Bolzen, die eine 45°-Rahmenbiegung ermöglichen, und einem Drucklager mit 15° Rahmenschwenkung sorgt für eine hervorragende Stabilität und Bodenanpassung.
Die Rahmenverriegelung wird durch zwei Hydraulikzylinder gewährleistet.
Winde EQUUS 2BN
In der Basisausstattung wird eine Doppeltrommelwinde aus eigener Fertigung mit Stirnradgetriebe geliefert. Diese bildet absolute Spitze unter den Waldschlepperwinden. Ihre einfache Konstruktion und die verwendeten hochwertigen Werkstoffe sind Garantie für Langlebigkeit ohne große Ansprüche an die Wartung. Die Winde wird über einen regelbaren Hydromotor von DANFOSS angetrieben, der zur Effizienzsteigerung der Arbeit automatisch geregelt wird. Die Winde hat eine Zugkraft von 10 t, die auf 16 t erhöht werden kann. Trommelkapazität ist 2 x 115 – 160 m (14 mm). Die Winde hat zwei Gänge mit max. Geschwindigkeit von 1,35 m/s. Eine spezielle Ausstattung ist die hydraulische Seilabwicklung – die von den Hydromotoren angetriebenen Lenkrollen ziehen sie Seile aus den Trommeln heraus, was die Arbeit mit den schweren Stahlseilen erleichtert.
Auf Kundenwunsch liefern wir Hilfswinde HAFO zum Ausziehen des schweren Stahlseils mit einem Nylonseil zu den Holzstämmen. Gesamtlänge des Nylonseils kann bis 350 m betragen. In der Zusatzausstattung finden Sie auch eine Möglichkeit der Installation der Spezialfunktionen zur Windebenutzung und zwar fließenden Abwicklungsstart, Einwicklungsnachlauf und Geschwindigkeitseinstellung der Aus- und Einwicklung. Eine weitere Neuigkeit ist der Andruckzylinder in der Windetrommel – eine Legeanlage, die das Seil in regelmäßigen Gewinden einwickelt, was die Langlebigkeit des Seils ausbessert.
Hydraulikarm EQUUS
Hydraulikarme EQUUS eigener Konstruktion gehören zur Schwerklasse der Hydraulikarme, die für anspruchvolle Arbeitsbedingungen bestimmt sind. Deren robuste Konstruktion ermöglicht nicht nur Handhabung von Holz, sondern auch dessen Rücken. Wir bevorzugen lange Lebensdauer und einfache Instandhaltung und Wartung. Wir bieten eine Reihe von Längen, Anschlagwinkeln und Ausführungen an. Jede Funktion des Hydraulikarmes (Anlauf- und Auslauframpen, Joystickempfindlichkeit und andere Funktionen) kann individuell eingestellt werden.
Hydraulikarme mit einem Doppelteleskop verfügen über die Reichweite von 7,5 m, 8,2 m und 9,1 m. Hubmoment ist 20 kN oder 140 kN. Hydraulikarm kann auch mit einer schwimmenden Lagerung zum Transport auf einem Anhänger ausgestattet werden. Bestandteil des Hydraulikarmes sind Rotator, Hänger und Greifer Gripen 035. Auf Kundenwunsch liefen wir Hänger mit Doppelbremse und diverse Greifertype. Ausstattungsbestandteil des Hydraulikarmes ist die Stammholzstütze und 1x LED zur Greiferbeleuchtung, für Zuzahlung 2x LED an den Seiten des Hydraulikarmes.
Heckschild
Klappbarer Heckschild ist aus hochfestem Werkstoff gefertigt. Die Oberkante des Schildes ist mit Aufnahmen für Aufhängungen ausgestattet. Einen Bestandteil des Heckschildes bilden auch extrem starke sphärische Seilrollen. Zur Auswahl steht auch ein Schild mit separatem Schild zum Rollenhub in die fast 2,3 m Höhe. Die Unterkante des Schildes bleibt nach dem Anheben in optimaler Höhe, wodurch ausreichende Bodenfreiheit und genügend großer Anfahrtswinkel gesichert wird. Hiermit wird problemlose Rückwärtsfahrt in steilen Hängen ermöglicht. Die Basisbreite des Heckschildes beträgt 2400 mm. Zur Auswahl bieten wir folgende Heckschilde an:
Frontpolter
Klappschar mit verstärkter Unterleiste ist gegen das Überrollen von Stämmen mit einem Gitter versehen. Dank dem hohen Hub des Schars hat der Forstschlepper einen sehr guten Anfahrwinkel, was bei Abfahrten von steilen Hängen ein großer Vorteil ist. Zur Auswahl stehen einige Arten und Breiten des Schars. Als Ergänzung kann auch ein Werkzeugkasten an Schar montiert werden oder er kann mit Greifzangen für Stämme ausgestattet werden. Eine weitere Möglichkeit ist die Steigerung der Hubkraft des Schars bis 6 t. Auf Kundenwunsch liefern wir einen speziellen Planierschar, der horizontal mittels zwei Hydraulikzylinder drehbar ist, abhängig von der Geländeneigung. Der Schar wird in der Grundausführung mit einem Motorsägehalter geliefert. Die Basisbreite des Frontschars beträgt 2200 mm. Zur Auswahl bieten wir folgende Schare an:
Klemmbank
Eine Sonderausstattung des Heckschildes ist eine Klemmrunge eigener Produktion. Durch Hydraulikzylinder gesteuerte Greifzange bildet ein Magazin für das Holzrücken. Standardfunktion der Klemmbank ist das Zangenachdrücken, womit gesichert wird, dass die Stämme beim Schleppen fest gegriffen bleiben.
Zur Auswahl ist eine Klemmbank mit der Lagefläche von 0,8 m2 oder eine größere mit der Lagefläche von 1,2 m2, mit fester Aufnahme oder abnehmbar mit Schnellkupplung.
Fernbedienung
Die Fernbedienung HBC ist schick und praktisch, besonders günstig zur Benutzung in der Forstwirtschat. Mit der Fernbedienung sind sämtliche Windefunktionen, der Heckschild, Motordrehzahl und Motor START / STOP zu steuern.
